¿Alguna vez te has preguntado cómo calcular el valor de una resistencia en serie? ¡No te preocupes! En este artículo, te presentamos una útil herramienta: el calculador de resistencias en serie. Con esta herramienta, podrás obtener fácilmente el valor de resistencia total al conectar varias resistencias en serie. ¡Sigue leyendo para descubrir cómo hacerlo de manera sencilla y rápida!
Calculadora de Resistencias en Serie
Introduce los valores de las resistencias separados por comas:
Serie Resistor Calculator: Cómo Calcular la Resistencia Equivalente en un Circuito en Serie
Este calculador de resistencias en serie es una herramienta para determinar la resistencia equivalente de un circuito con hasta diez resistencias conectadas en serie. Si necesitas tus resistencias en paralelo, puedes consultar nuestro calculador de resistencias en paralelo.

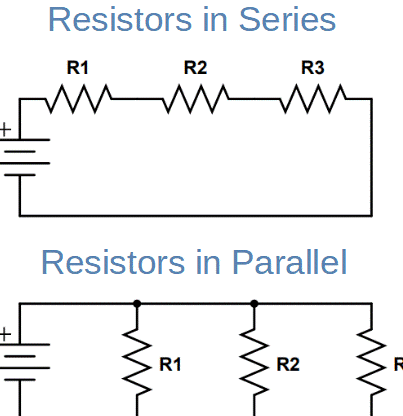

¿Qué es un Circuito en Serie?
Un circuito en serie se caracteriza por una corriente común que fluye a través de todas las resistencias: solo hay un camino que la corriente puede seguir. La resistencia equivalente para este tipo de circuito es la suma de todas las resistencias individuales:
RRR = R1 + R2 + ... + Rn
- R: Resistencia equivalente en serie.
- R1, R2, ... Rn: Resistencias de las resistencias individuales numeradas de 1 a n.
Las unidades de todos los valores son Ohmios (símbolo: Ω). 1 Ohmio es la resistencia eléctrica entre dos puntos que, al aplicarle una diferencia de potencial de 1 voltio, produce una corriente de 1 amperio. Por lo tanto, 1 Ω = 1 V / 1 A.
Cómo Calcular la Resistencia Equivalente en un Circuito en Serie
Establece los valores de resistencia para todas las resistencias conectadas en serie. Por ejemplo, puedes utilizar tres resistencias de 4 Ω, 3 Ω y 6 Ω, respectivamente.
- Ingresa estos valores en nuestro calculador de resistencias en serie.
- Lee el resultado. En este ejemplo, R = 4 + 3 + 6, por lo tanto, R = 13 Ω.
El principio es el mismo que al determinar la capacitancia en paralelo o la inducción en serie: también puedes utilizarlo para estos cálculos. ¡Solo recuerda que las unidades no son las mismas!
Calculadora de Potencia Disipada
Si deseas conocer el valor de la potencia disipada en la resistencia, prueba la calculadora de potencia disipada o la calculadora de potencia de resistencia. También puedes consultar nuestra calculadora de puente de Wheatstone para aprender cómo medir una resistencia desconocida.
Cómo Calcular la Resistencia Equivalente en un Circuito en Serie
Para calcular la resistencia equivalente en serie, sigue algunos pasos simples:
- Calcula o elige los valores de resistencia deseados.
- Suma las resistencias de los componentes elegidos.
¡Eso es todo! La resistencia equivalente en serie no es más que la suma de las resistencias individuales.
Ejemplo:
La resistencia equivalente en serie es de 2.500 Ω o 2,5 kΩ. Para calcular este resultado:
- Convierte todos los valores de resistencia en ohmios: 1,5 kΩ = 1.500 Ω; 0,7 kΩ = 700 Ω.
- Suma los valores: R = 1.500 + 700 + 300 = 2.500 Ω
Los resistores son simples transductores de corriente a voltaje; colocar uno o más de estos dispositivos uno tras otro crea una serie de caídas de voltaje para un flujo constante de corriente. Dado que cada caída de voltaje es independiente de la otra y se mide en los extremos de los dispositivos, podemos sumar las caídas de voltaje, modelando una serie de resistores y caídas de voltaje como un único dispositivo con una sola caída.
La resistencia es siempre mayor en serie. De hecho, la resistencia equivalente de un circuito en paralelo es consistentemente menor que cada uno de sus componentes, mientras que la resistencia equivalente de una serie de resistores siempre es mayor que cada uno de sus componentes. Si necesitas una mayor caída de voltaje, ¡siempre elige colocar tus resistencias en serie!
Calculadora de Resistencias en Serie
Una calculadora de resistencias en serie es una herramienta útil para aquellos que trabajan con circuitos eléctricos o electrónicos. Esta herramienta te permite determinar la resistencia total de un circuito que contiene varias resistencias conectadas en serie.
Preguntas frecuentes sobre la calculadora de resistencias en serie:
-
¿Qué es una resistencia en serie?
Una resistencia en serie es aquella que está conectada a otras resistencias en un circuito de forma secuencial, es decir, el flujo de corriente pasa a través de cada resistencia en orden.
-
¿Cómo se calcula la resistencia total en un circuito en serie?
Para calcular la resistencia total en un circuito en serie, simplemente sumas el valor de cada resistencia individual. La fórmula es: Rt = R1 + R2 + R3 + ... + Rn, donde Rt es la resistencia total y R1, R2, R3, etc., son los valores de cada resistencia.
-
¿Por qué es importante calcular la resistencia total en un circuito en serie?
Calcular la resistencia total en un circuito en serie es importante porque te permite conocer la cantidad total de resistencia que experimentará la corriente eléctrica en el circuito. Esto es crucial para garantizar el funcionamiento adecuado de los componentes del circuito.
Beneficios y consejos prácticos:
Una calculadora de resistencias en serie puede ahorrarte tiempo y esfuerzo al realizar cálculos complejos manualmente. Además, te ayuda a evitar errores humanos al realizar cálculos repetitivos. Asegúrate de ingresar los valores de resistencia correctamente para obtener resultados precisos.
Ejemplo de uso:
Supongamos que tienes tres resistencias en serie con valores de 100 ohmios, 200 ohmios y 300 ohmios respectivamente. Para calcular la resistencia total en este circuito, simplemente sumas los valores de las resistencias: 100 ohmios + 200 ohmios + 300 ohmios = 600 ohmios. Por lo tanto, la resistencia total en este circuito en serie es de 600 ohmios.
En resumen, una calculadora de resistencias en serie es una herramienta útil para aquellos que trabajan con circuitos eléctricos, ya que facilita el cálculo de la resistencia total en un circuito en serie. ¡No dudes en utilizar esta herramienta para simplificar tus cálculos y garantizar el funcionamiento adecuado de tus circuitos!
