Calculadora de tiempo de carga de condensadores

Esta es la calculadora de tiempo de carga de condensadores, que te ayuda a calcular de manera rápida y precisa el tiempo de carga de tu condensador.

¿Cómo se calcula el tiempo de carga de un condensador?

Un condensador almacena carga eléctrica en forma de un campo electrostático y se carga o descarga durante su uso en un circuito eléctrico. El tiempo de carga es el tiempo que tarda el condensador en cargarse hasta aproximadamente el 99%, alcanzando el voltaje de su cargador (por ejemplo, una batería).

Prácticamente, un condensador nunca puede estar cargado al 100% ya que la corriente que fluye se vuelve más pequeña y más pequeña al alcanzar la carga completa, lo que resulta en una curva exponencial. Es por esto que después de cinco múltiplos de la constante de tiempo, consideramos que el condensador está completamente cargado. Explicaremos la noción de constante de tiempo en la próxima sección.

¿Cuántas constantes de tiempo necesita un condensador para cargarse por completo?

Para calcular el tiempo de carga de un condensador, necesitamos considerar la constante de tiempo τ del circuito eléctrico, medida en segundos. Es el tiempo que tarda el condensador en cargarse al 63.2% de su voltaje de cargador (por ejemplo, una batería) a través de la resistencia. También se le conoce como tiempo de retardo o tiempo de respuesta transitoria, indicando la respuesta de tiempo del circuito cuando se aplica el voltaje de entrada. Se calcula de la siguiente manera:

τ = R x C

Donde:

• τ – Constante de tiempo (segundos);
• R – Resistencia (ohmios); y
• C – Capacidad (faradios).

Usando la constante de tiempo, podemos escribir la relación entre los porcentajes de carga y el tiempo de carga T como:

T = 5 x R x C

Es sabido que después de cinco constantes de tiempo, el condensador se considera completamente cargado, alcanzando una carga del 99%. Podemos derivar esta información aplicando las fórmulas anteriores.

Beneficios y consejos prácticos

Al calcular el tiempo de carga de un condensador, es importante tener en cuenta la resistencia y la capacitancia del circuito para obtener resultados precisos. Asegúrate de medir con precisión estos valores para una carga efectiva.

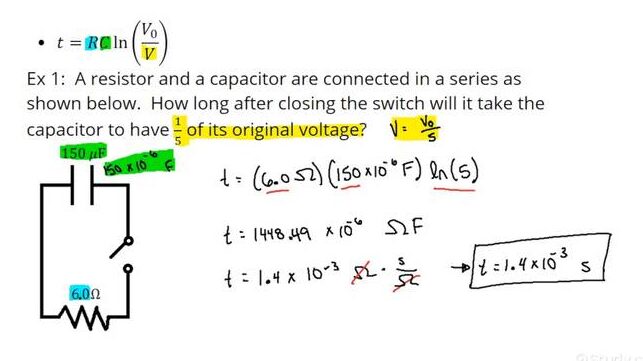

Ejemplo de cálculo

Imaginemos un circuito eléctrico con:

• Una batería cargada de 9 V;
• Condensador con una capacitancia de 1000 µF (= 0.001F); y
• Resistencia de 3 KΩ (= 3000 Ω).

Queremos saber cómo calcular el tiempo de carga del condensador.

Primero calculemos la constante de tiempo:

τ = R x C = 0.001 F x 3000 Ω = 3 s

La constante de tiempo es 3, lo que significa que nuestro condensador tarda 3 segundos en cargarse al 63.2%.

Ahora, ¿cuántas constantes de tiempo se necesitan para que un condensador se cargue completamente al 99.3%?

Para calcular el tiempo de nuestro condensador para cargar completamente, necesitamos multiplicar la constante de tiempo por 5, por lo que:

3 s x 5 = 15 s

Nuestro condensador de ejemplo tarda 15 segundos en cargarse por completo.

También puedes insertar inmediatamente los múltiplos de la constante de tiempo en la fórmula T = 5 x R x C para obtener el mismo resultado.

Conclusión

La carga y descarga de un condensador siguen procesos similares, con la carga alcanzando alrededor del 99% y la descarga alrededor del 0.7% después de cinco constantes de tiempo. Comprender y calcular el tiempo de carga de un condensador es esencial para diseñar circuitos eléctricos eficientes y seguros.
