Calculadora de Coincidencia de Impedancias
Resultados:
Calculadora de Coincidencia de Impedancias
Esta es la calculadora de coincidencia de impedancias, una gran herramienta que te ayuda a resolver problemas con la coincidencia de elementos electrónicos dentro de un circuito. En el artículo, encontrarás una breve explicación del concepto de coincidencia de impedancias y aprenderás sobre tres topologías básicas de coincidencia de impedancias (L-match, Pi-match y T-match).

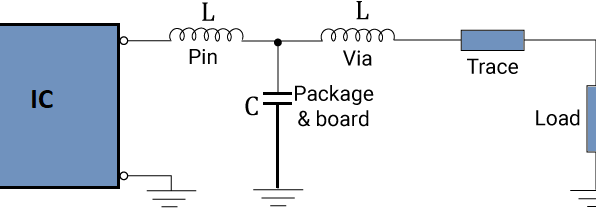

La coincidencia de impedancias es un concepto común en electrónica que ayuda a diseñar un circuito que maximice la transferencia de potencia y/o minimice la reflexión de la señal desde la carga.
En general, tenemos una fuente de la señal (transmisor de radio, generador) y queremos transmitir esa señal a una carga (antena, altavoz, o simplemente una línea de transmisión). Cada uno de ellos tiene una impedancia característica, una cantidad compleja que describe la oposición al flujo de corriente, tanto estática (resistencia, denotada como R) como dinámica (reactancia, denotada como X).
Podemos garantizar la máxima transferencia de potencia si la impedancia de carga es igual al conjugado complejo de la impedancia de la fuente. Para componentes solo resistivos, esto significa que la resistencia de la fuente debe ser equivalente a la resistencia de la carga. En la práctica, generalmente tratamos con circuitos con componentes de reactancia específicos, por lo que necesitamos una herramienta que nos diga cómo disponer los elementos eléctricos.
Entonces, ¿cómo se coincide una impedancia o se resuelve un circuito? En resumen, necesitas encontrar una capacidad y una inductancia (a veces algunas de ellas) para que la condición de la máxima transferencia de potencia sea válida. Los valores exactos dependen de la topología del sistema y del tipo de corriente.
Aunque existen muchas formas posibles de coincidir la impedancia en un sistema, proporcionamos tres topologías básicas de circuitos en nuestra calculadora de coincidencia de impedancias, a saber, L-match, Pi-match y T-match.
Para obtener un resultado, debes ingresar las siguientes cantidades:
– Los valores de resistencias (RS, RL) y reactancias (XS, XL) de la fuente y la carga;
– La frecuencia (F) de la señal; y
– La posibilidad/supresión de pasar corriente continua. La configuración que pasa CC es paso bajo, y la correspondiente es una coincidencia de paso alto.
A veces también necesitarás ingresar el factor de calidad (Q).
Circuito L-Match
El primero de los sistemas es el circuito L-match. El nombre proviene del hecho de que dos elementos, una inductancia y un capacitor, se alinean en la letra L. Si alguna vez has oído hablar de divisores de voltaje, ¡la configuración te puede resultar familiar!
Como resultado, obtienes los valores de la inductancia (L), la capacitancia (C) y el factor Q de salida.
Circuito Pi-Match
El siguiente circuito es el Pi-match, ya que los tres componentes en el medio se asemejan a la letra griega capital Π.
Para el sistema de paso bajo, recibes los valores de la inductancia (L), capacitancia de la fuente (CS) y capacitancia de la carga (CL).
Para el sistema de paso alto, recibes los valores de la capacitancia (C), inductancia de la fuente (LS) e inductancia de la carga (LL).
Circuito T-Match
El último de las configuraciones es T-match. A este punto, ¡no deberías sorprenderte de que los elementos de coincidencia formen una letra T, verdad?
Para el sistema de paso bajo, recibes los valores de la capacitancia (C), inductancia de la fuente (LS) e inductancia de la carga (LL).
Para el sistema de paso alto, recibes los valores de la inductancia (L), capacitancia de la fuente (CS) y capacitancia de la carga (CL).
Nuestra herramienta es bastante sencilla de usar. Solo necesitas ingresar los parámetros de entrada y obtendrás los resultados de inmediato. Echa un vistazo a un ejemplo:
– Elige el tipo de tu circuito. Que sea Pi-Match.
– Establece la frecuencia en 110 MHz.
– Ingresa la resistencia y la capacitancia de la fuente, que son 50 Ω y 0 Ω, respectivamente.
– Repite lo mismo para las entradas de carga: 150 Ω para la resistencia y 0 Ω para la reactancia.
– Ingresa el factor Q de entrada como 2.5.
– Deshabilita el paso de CC (Opción de Bloquear Corriente Continua).
¡Y eso es todo! Tus valores de resultado deberían ser:
– 18.95 pF para la capacitancia.
– 60.78 nH para la inductancia de la fuente.
– 86.81 nH para la inductancia de la carga.
Calculadora de Coincidencia de Impedancia: Preguntas Frecuentes
¿Qué es una calculadora de coincidencia de impedancia?
Una calculadora de coincidencia de impedancia es una herramienta que se utiliza para determinar los valores necesarios de impedancia para lograr la máxima transferencia de potencia entre dos circuitos o componentes electrónicos. Esta herramienta es fundamental en el diseño de circuitos electrónicos y en la solución de problemas de impedancia en sistemas de comunicación.
¿Cómo funciona una calculadora de coincidencia de impedancia?
Una calculadora de coincidencia de impedancia utiliza fórmulas y algoritmos matemáticos para calcular los valores óptimos de impedancia que permitirán la transferencia de potencia máxima entre los componentes. Estas calculadoras pueden ser herramientas en línea o aplicaciones específicas que simplifican el proceso de cálculo y ayudan a los diseñadores y técnicos a optimizar sus circuitos.
¿Cuáles son las ventajas de utilizar una calculadora de coincidencia de impedancia?
Las calculadoras de coincidencia de impedancia permiten a los ingenieros y técnicos diseñar circuitos electrónicos más eficientes y garantizar una transferencia de potencia óptima entre los componentes. Esto se traduce en un mejor rendimiento de los sistemas electrónicos, una menor pérdida de potencia y una mayor fiabilidad en las comunicaciones.
Consejos Prácticos para utilizar una calculadora de coincidencia de impedancia
- 1. Asegúrese de introducir correctamente los valores de impedancia en la calculadora.
- 2. Revise los resultados obtenidos y asegúrese de que sean coherentes con sus requerimientos de diseño.
- 3. Utilice la calculadora de forma regular para optimizar sus circuitos y mejorar su conocimiento en el campo de la electrónica.
En resumen, una calculadora de coincidencia de impedancia es una herramienta esencial para los diseñadores y técnicos electrónicos que desean optimizar el rendimiento de sus circuitos y sistemas de comunicación. Al utilizar estas herramientas de manera efectiva, es posible aumentar la eficiencia y la fiabilidad de los dispositivos electrónicos, garantizando una transferencia de potencia óptima entre los componentes.
